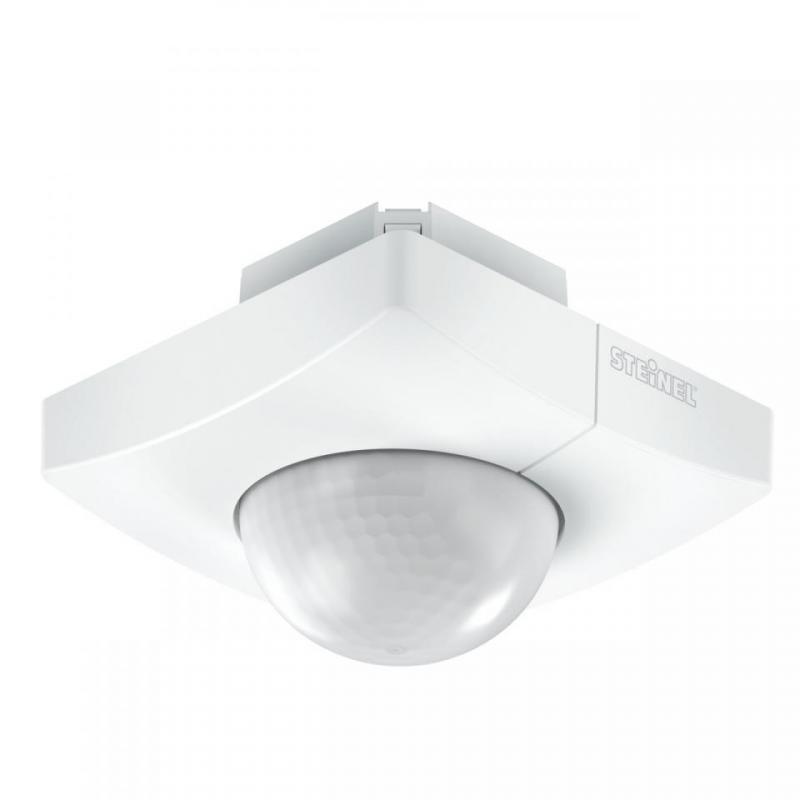

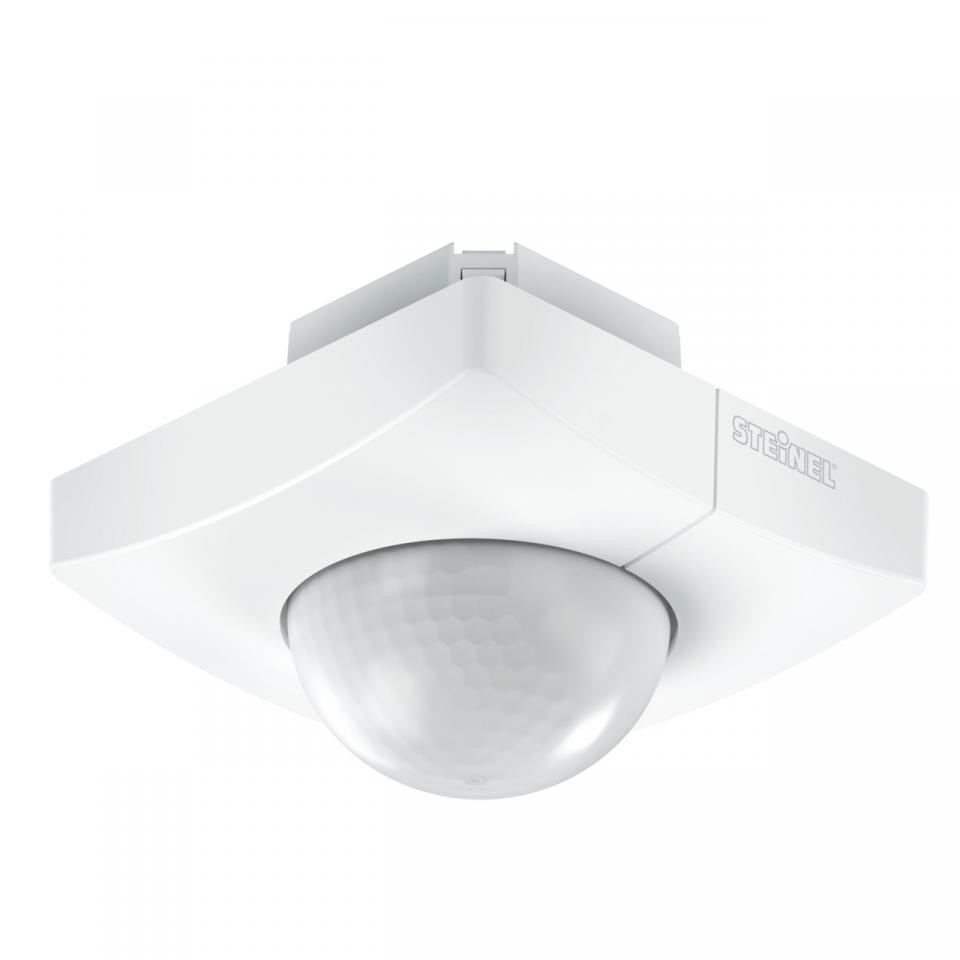

Starke Reichweite! Infrarot-Bewegungsmelder IS 345 für innen und außen, ideal für Gänge, Flure, Funktionsräume, Montagehöhe bis zu 5 m, Erfassungsfeld 12 x 6 m (radial) und 23 x 6 m (tangential). Erhältlich jeweils in runder und eckiger Aufputz- und Unterputz-Ausführung. DALI-2 Input Device erlaubt Sensoren, die erhobenen Sensordaten an übergeordnete Lichtmanagement-Systeme (z.B. LiveLink) zu übermitteln.
Wegweisende Sensorik. Zielgerichtete Erfassung.

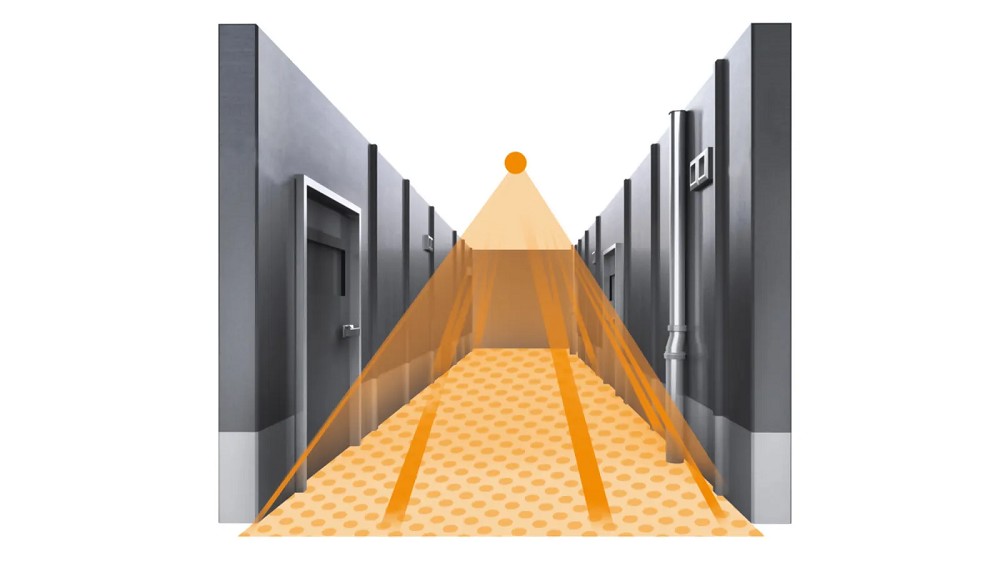

Gänge und lange Flure haben spezielle Anforderungen an die Leistung von Sensoren. Schmal aber lang muss das Erfassungsfeld des Sensors sein. Nur so lassen sich mit möglichst wenigen Sensoren, lange Abschnitte zielgerichtet abdecken. Der IS 345 ist der vielfach bewährte Spezialist für solche Anwendungen in Innenbereichen. Er verfügt über eine spezielle Gang- Erfassung und einen Öffnungswinkel von 45°. Damit überwacht er bis 23 x 6 Meter tangential.
Elektrische Ausführung
- Variante DALI-2 Input Device - UP eckig
- Art der Vernetzung Master/Slave
- Vernetzung via DALI-Bus
- Netzanschluss 12 – 22,5 V / 50 – 60 Hz
- Versorgungsspannung Detail Dali-Bus
- Anzahl DALI-Teilnehmer 3
- Steuerausgang, Dali Adressable/Slave
- Max. Stromaufnahme gemäß IEC 62386-101 24 mA
- Typische Stromaufnahme bei 16V Eingangsspannung 5 mA
- Max. Stromaufnahme bei 10V Eingangsspannung im regulären Betrieb 7 mA
Anwendung, Raum

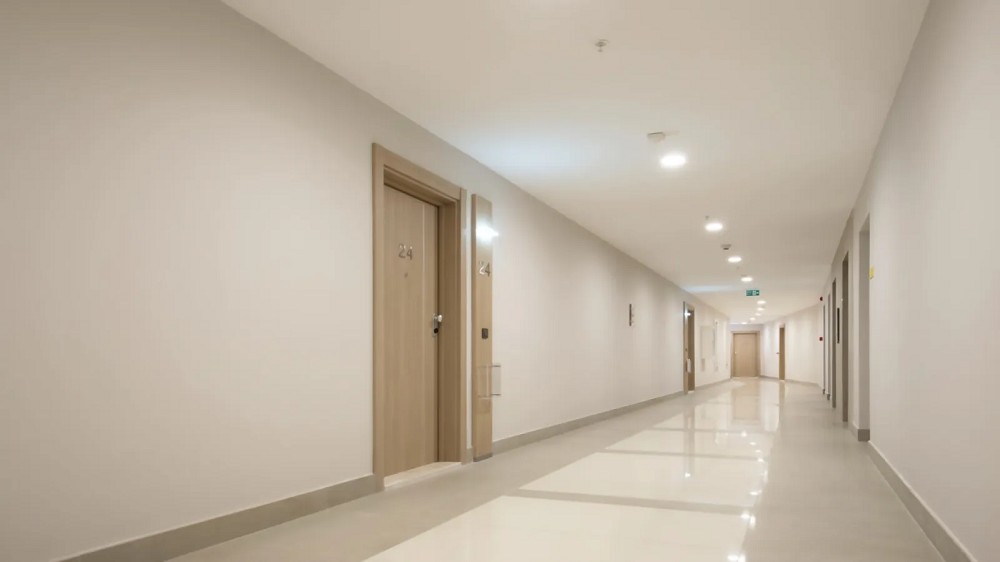

Flur / Gang, Parkhaus / Tiefgarage, Außenbereich, Innenbereich
Herstellergarantie
5 Jahre
| Allgemeine Daten | |
|---|
| Montageort | Unterputz, Decke |
| Netzanschluss | 12 – 22,5 V / 50 – 60 Hz |
| Erfassungswinkel | 360 ° |
| Öffnungswinkel | 45 ° |
| Technologie, Sensoren | Passiv Infrarot, Lichtsensor |
| Montagehöhe, optimale Montagehöhe | 2,50 -5,00 m, 2,80 m
|
| Unterkriechschutz | ja |
| Reichweite Radial, Tangential | 12 x 6 m (72 m²), 23 x 6 m (138 m²) |
| Reichweite Präsenz | - |
| Schaltzonen | 280 |
| Zeiteinstellung | 5 s – 15 Min. |
| Dämmerungseinstellung | 2 – 1000 lx |
| Maße & Gewicht |
| Abmessungen (L x B x H) | 78 x 94 x 94 mm
|
| Materialien |
| Gehäusefarbe | weiß RAL 9003 |
| Gehäusematerial | Kunststoff |
| Schutzart | IP20 |
| Umgebungstemperatur | -20 – 50 °C |
|
