Premium - Qualität
Der Einstieg für’s Tagesgeschäft.

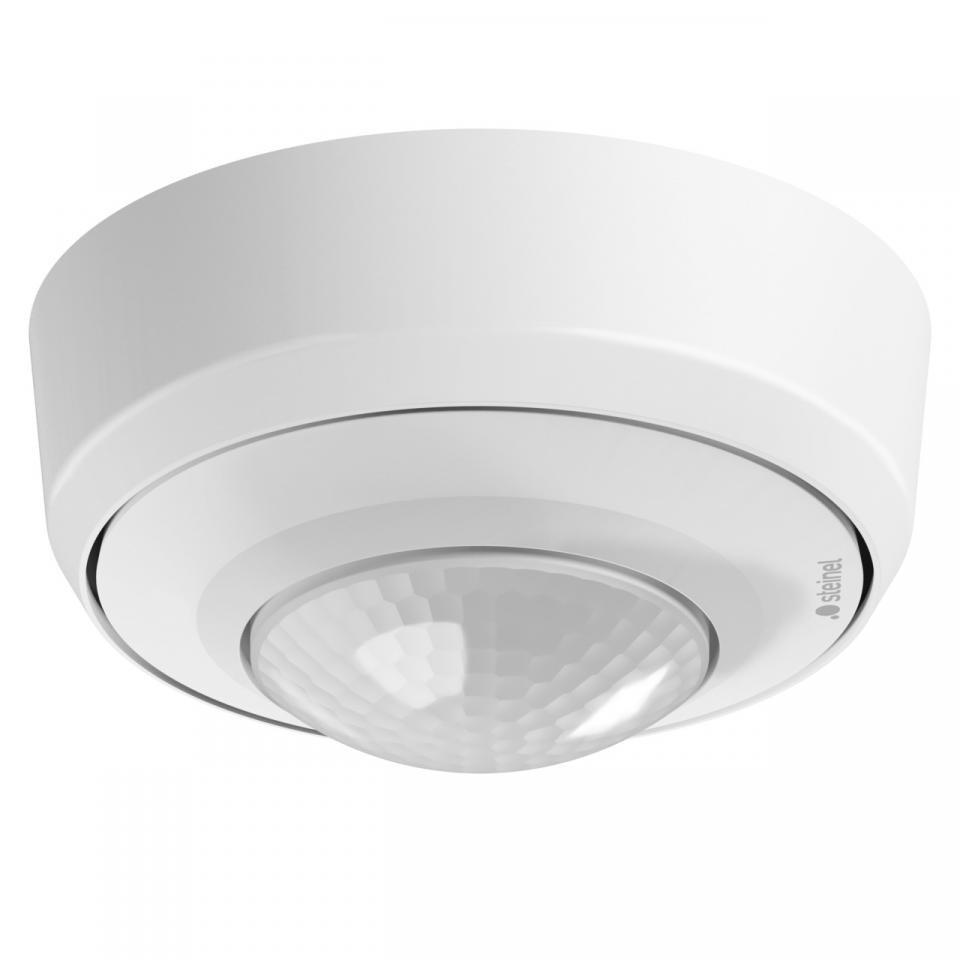

Mit den neuen Bewegungs- und Präsenzmeldern der 4000er-Serie lassen sich die häufigsten sensorbasierten Standardanforderungen und Alltagsszenarien im Objektbereich erfolgreich und unkompliziert umsetzen. Die pragmatischen Einstiegsmodelle bilden eine fundierte Basis für ein intelligentes, energiesparendes und umweltschonendes Lichtmanagement unter Berücksichtigung des vorherrschenden Tageslichts – ideal für Büros, Besprechungsräume, Durchgangsbereiche oder größere Flächen. Die leistungsfähigen Infrarot-Sensoren überzeugen mit einer zuverlässigen 360°-Erfassung, die mittels steckbarer Abdeckkappen in passender Farbe bedarfsgenau angepasst werden kann. Der Bewegungsmelder MD IR 4360-8 und der Präsenzmelder PD IR 4360-8 erfassen Bewegungen in einem Durchmesser von 8 m. Während der Bewegungsmelder MD IR 4360-24 und der Präsenzmelder PD IR 4360-24 sogar auf eine Reichweite von 24 m kommen.
Die beiden Präsenzmelder (PD) sind zusätzlich mit einer Präsenzmelderfunktion ausgestattet, die einen Präsenzbereich von 6 bzw. 7,5 m abdecken. Alle Sensoren der 4000er-Serie sind als Unterputz-, Aufputz- oder Deckeneinbau-Versionen erhältlich. Dank ihres runden Designs und der magnetischen Steckverbindung sind sie schnell und einfach montiert. Dafür wird einfach das Lastmodul mit dem jeweiligen Sensorkopf bestückt. Die Sensoren lassen sich per Smart Remote Fernbedienung oder Potentiometer bequem einstellen und bedienen und präsentieren sich mit LED-Feedback-Funktion für eine komfortable Inbetriebnahme. Die Bewegungsmelder (MD) sind mit einer COM1-Schnittstelle ausgestattet, die Präsenzmelder (PD) gibt es in COM1-, KNX- und DALI-2 IPD-Ausführung. Alle COM1-Sensoren bieten einen Tastereingang zur manuellen Übersteuerung sowie einen Voll- und Halbautomatik-Modus. Durch Parallelschaltung von bis zu 10 Sensoren ist eine Bereichserweiterung möglich. Die Bewegungs- und Präsenzmelder der 4000er-Serie erfüllen die Anforderungen von sensNORM, haben eine Schaltlast von 2000 Watt bzw. 500 Watt (LED) und eigenen sich für Einbauhöhen bis max. 4 m. Während es die Bewegungsmelder nur in weiß gibt, sind die Präsenzmelder in weißer und schwarzer Farbe erhältlich.
- Die neue 4000er Serie erfüllt die Standardanforderungen eines Elektrikers für einen unkomplizierten Einstieg ins Objektgeschäft
- Ideal für Büros, Besprechungsräume oder Durchgangsbereiche
- Inklusive steckbarer Abdeckkappen zur Erfassungseingrenzung
- Montagefreundlich durch rundes Design und Baukastensystem mit magnetischer Steckverbindung
- Tastereingang und Parallelschaltung mehrerer Sensoren zur Bereichserweiterung
- Externe Zulassung und Vermessung nach sensNORM
Elektrische Ausführung
- Variante COM1 - Aufputz
- Art der Vernetzung Master/Master
- Vernetzung, Anzahl max. 10 Sensoren
- Vernetzung via Kabel
- Funktionen: Bewegungssensor, Lichtsensor, Halb- / Vollautomatik, Potentiometer, Relais Ausgang, Normal- / Testbetrieb
- Schaltausgang 1, Ohmsch 2000 W
- Schaltausgang 1, Anzahl LED/Leuchtstofflampen 50 stk.
- Leuchtstofflampen EVG 500 W
- Kapazitive Belastung in μF 176 µF
Anwendung, Raum
Einzelbüro, Funktionsraum / Nebenraum, Innenbereich, Lager
Herstellergarantie
5 Jahre
| Allgemeine Daten | |
|---|
| Montageort | Aufputz, Decke |
| Nennstrom | --- |
| Erfassungswinkel | 360 ° |
| Öffnungswinkel | --- |
| Technologie, Sensoren | Passiv Infrarot, Lichtsensor |
| Montagehöhe, optimale Montagehöhe | 2,00 -4,00 m, 2,80 m |
| Unterkriechschutz | --- |
| Reichweite Radial, Tangential | Ø 4.5 m (16 m²), Ø 8.5 m (57 m²) |
| Reichweite Präsenz | --- |
| Schaltzonen | 492 |
| Zeiteinstellung | 5 s – 60 Min. |
| Dämmerungseinstellung | 2 – 1000 lx |
| Maße & Gewicht |
| Abmessungen (Ø x H) | 129 x 65 mm |
| Materialien |
| Gehäusefarbe | weiß |
| Gehäusematerial | Kunststoff |
| Schutzart | IP54 |
| Umgebungstemperatur | -20 – 50 °C |
|
