EVG für HID-Lampen, mit Zugentlastung. Produkteigenschaften. Energie-Effizienz-Index EEI: A2. Versorgungsspannung: 220.240 V. Netzfrequenz: 50.60 Hz. Funkentstörung: nach EN 55015/CISPR 15. Sicherheit: nach EN 61347-2-12. Netzstromoberwellen nach EN 61000-3-2. Immunität, Störfestigkeit nach EN 61547Produktvorteile. Erweiterter Klemmenbereich erlaubt das Weiterschleifen der Netzleitung (Mains Looping). Schraubenfixierte Kabelklemmung für zuverlässige Zugentlastung. Bewährte, lange Lebensdauer bei maximal zulässigen Temperaturen. Automatische Sicherheitsabschaltung bei Lampendefekt und am Lampenlebensende (EoL)Anwendungsgebiete. Shopbeleuchtung. Wellnessbereiche (an trockenem, korrosionsgeschütztem Ort). Effekt- und Akzentbeleuchtung.
Produktvorteile - Erweiterter Klemmenbereich erlaubt das Weiterschleifen der Netzleitung (Mains Looping)
- Schraubenfixierte Kabelklemmung für zuverlässige Zugentlastung
- Bewährte, lange Lebensdauer bei maximal zulässigen Temperaturen
- Automatische Sicherheitsabschaltung bei Lampendefekt und am Lampenlebensende (EoL)
Anwendungsgebiete - Shopbeleuchtung
- Wellnessbereiche (in Leuchten mit Schutzklasse IP66 oder höher )
- Effekt- und Akzentbeleuchtung
Produkteigenschaften - Energie-Effizienz-Index EEI: A2
- Versorgungsspannung: 220…240 V
- Netzfrequenz: 50…60 Hz
- Funkentstörung: nach EN 55015/CISPR 15
- Sicherheit: nach EN 61347-2-12
- Netzstromoberwellen nach EN 61000-3-2
- Störfestigkeit nach EN 61547
Sicherheitshinweise - Thermisches Verhalten Durch die Verlustleistung des Vorschaltgerätes und die Wärmeentwicklung der Lampe kann es in einem geschlossenen Raum zu einem Wärmestau kommen. Deshalb ist es nötig sicherzustellen, dass auch unter ungünstigen Bedingungen die Temperatur am tc-Messpunkt des EVG nicht überschritten wird.
- Achtung! Gemäß den Sicherheitsvorschriften ist das Gerät vor Lampenwechsel vom Netz zu trennen!
Technische Daten
Lampenleistung 39 W
Maximale Ausgangsleistung 39 W
Netzstrom 0,19 A
Zündspannung 4,5 kVp
Betriebsfrequenz 0.200…0.240 kHz
Systemleistung 43,00 W
Wirkungsgrad bei Volllast 91 %
Eingangsspannung AC 198…264 V
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Netzleistungsfaktor λ 0,95
Einschaltstrom 30 A
Max. Anz. EVG an Sicherungsaut. 10 A (B) 15
Max. Anz. EVG an Sicherungsaut. 16 A (B) 26
Max. EVG-Anzahl an 16A MCB, mit EBN-OS 65
Max. Strom f. d. Durchschl. d. Netzl. 16 A
Schutzleiterstrom 0,3 mA
U-OUT (Arbeitsspannung) 250 V
Max. Arbeitsspannung zwischen LH und LL 250 V
Max. Arbeitsspannung zw. LL/LH u. Erde 250 V
Max. Kapazität der Leitung EVG/Lampe 120 pF

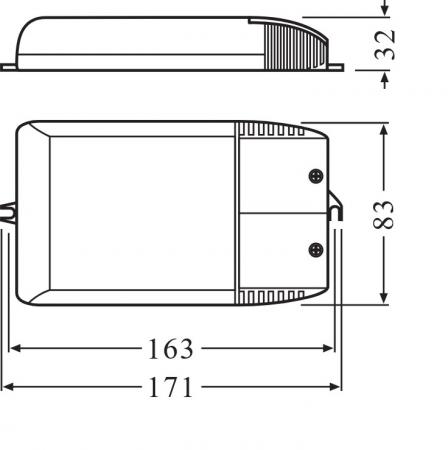

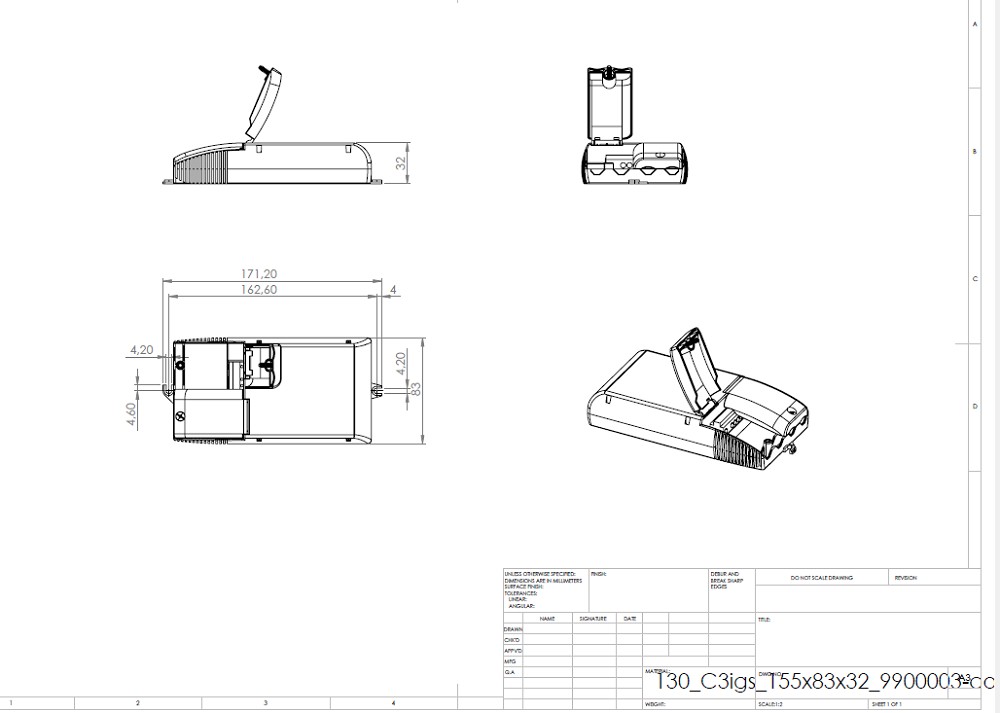

Abmessungen & Gewicht Länge 171,0 mm, Breite 83,0 mm, Höhe 32,0 mm
Lochmaßabstand Länge 163,0 mm
Leitungsquerschnitt eingangsseitig 0,75…2,5 mm²
Leitungsquerschnitt ausgangsseitig 0,75…2,5 mm²
Abisolierlänge eingangsseitig 10…11 mm
Abisolierlänge ausgangsseitig 10…11 mm
Produktgewicht 285,00 g
Gehäusematerial Kunststoff
Umgebungstemperaturbereich -25…+65 °C
Maximale Temperatur am Messpunkt tc 80 °C
EVG Lebensdauer 50000 h

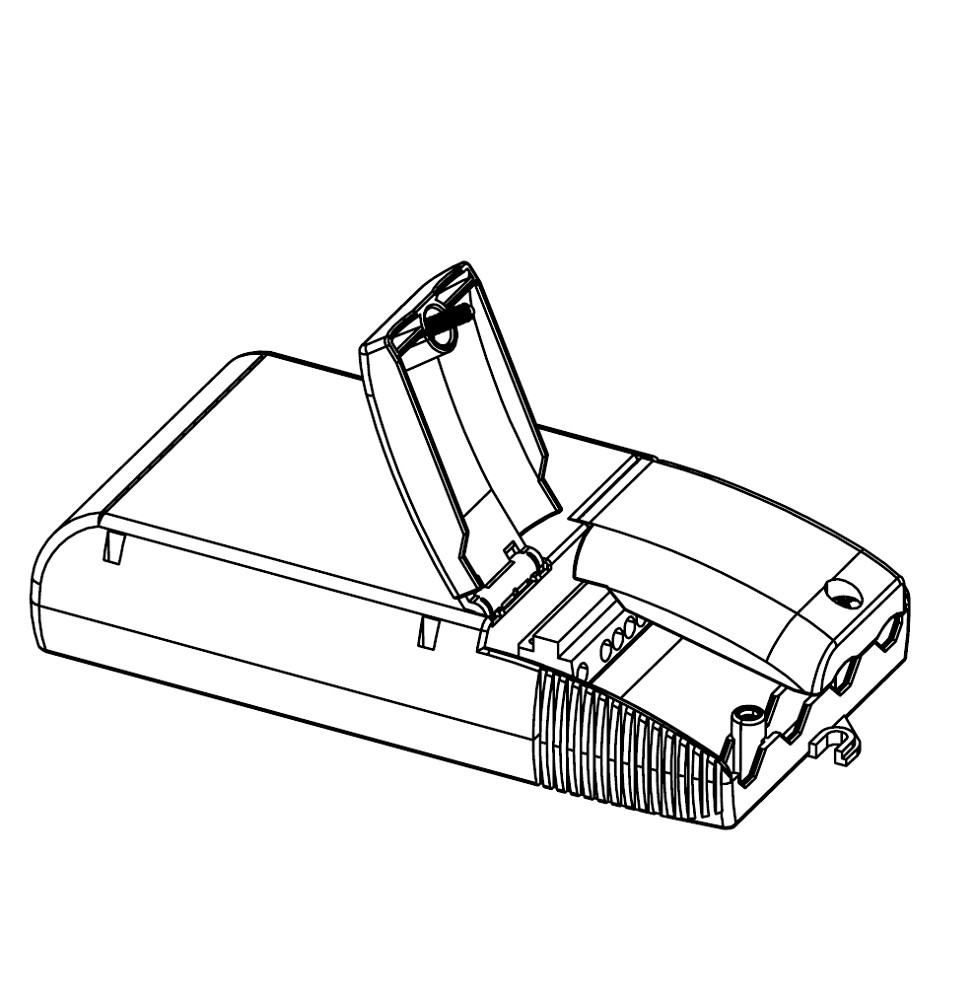

Mit Zugentlastung Geeignet für Lampenleistung (1-lampig) 39 W
Max. Leitungslänge zu Lampe/LED-Modul 1,5 m
Leistungsrückregelung und Abschaltung bei T > 80 °C am tc Punkt
Spannungsfestigkeit bei 275…300 V 48 h
Spannungsfestigkeit bei 300…320 V 2 h
Spannungsfestigkeit bei 320…350 V 5 min
EVG-Reset-Zeit > 0,5 s
Kabel-/Leitungstypen, eingangsseitig NYM-J 3x1.5 / NYM-J 3x2.5 / H05VV-F 3x1.5 / NHXMH-J 3x1.5 mm²
Kabel-/Leitungstypen, ausgangsseitig SIHF-J 3x1.5 / SIHF-J 3x2.5 / SIHSI 3x1.0 mm²
Dimmbar Nein
Zündzeitbegrenzung 20 min
Geeignet für Leuchten mit Schutzklasse I
Für Betrieb in Leerlauf vorgesehen Nein
Prüfzeichen - Zulassung ENEC 10 / VDE / VDE-EMC / EAC / C-Tick
Schutzart IP20
Gemäß EN 61347-2-12/Gemäß EN 55015/Gemäß EN 61000-3-2/Gemäß EN 61547/Gemäß EN 62493
